建筑工程的止水鋼板的施工詳圖是根據施工藍圖的止水鋼板節點詳圖來施工的，止水鋼板的規格標準一般為3*300mm。

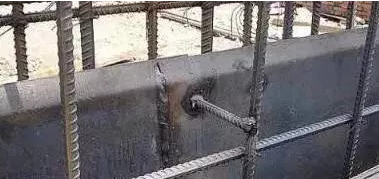

(止水鋼板構造節點圖)

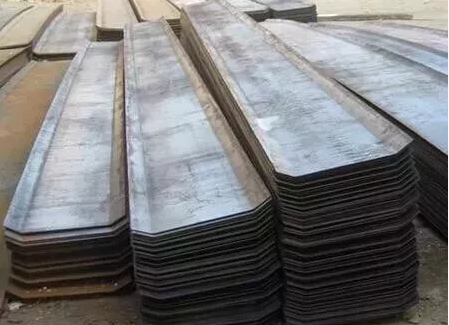

(3*300mm止水鋼板樣品圖)
施工細節:(1)根據圖紙設計要求及相關規范規定，一般情況下在筏板基礎地梁上300mm處的施工縫及后澆帶兩側安裝止水鋼板。
(2)將規格3*300的貴州止水鋼板安裝在混凝土墻或者板厚的中間位置，止水鋼板中心線稍低于混凝土施工縫位置，這樣混凝土施工縫鑿毛后，止水鋼板中心線與施工縫重合，每邊各150mm。
(3)止水鋼板安裝前根據抄平后的標高進行控制，拉線調整控制整條止水鋼板的標高。
(4)止水鋼板拼縫應采用電弧焊雙面搭接焊接，搭接寬度為50mm，焊縫要做到平順無焊渣，無氣孔，無漏焊。
(5)止水鋼板應用鋼筋進行點焊焊接固定，止水鋼板焊接時候應該將鋼筋切斷，采用搭接焊的方法將止水鋼板與鋼筋焊接，并進行補強。
(6)墻體內施工縫的止水鋼板應與后澆帶內止水鋼板相連接，形成完整而封閉的止水帶。
(7)進行止水鋼板安裝時候必須遵守焊接安全操作規程，做好個人防護工作，嚴防火災和燒傷事故的發生。
(8)焊機的電纜線嚴禁拖拽，防止漏電等不安全事故的發生。
