摘要： 如何采取可靠措施保證施工時后澆帶外的混凝土不流人或者是盡量少流入后澆帶內,從而盡量少影響后澆帶的施工質量,并且所采取的施工方法又不能過分增加造價,成為一個棘手的問題.
| 胡解清 李雪蜂 | |
| 湖南省第四工程公司,湖南,長沙,410014 | |
| 施工技術 ISTICPKU | |
| CONSTRUCTION TECHNOLOGY | |
| 2008, 37(7) | |
| TU7 | |
| TV3 TU9 | |
| 2008年9月1日 |
現澆防水混凝土止水鋼板后澆帶支模方法探討
如何采取可靠措施保證施工時后澆帶外的混凝土不流 入或者是盡少流入后澆帶內，從而盡S少影響后澆帶的施 工質量，并且所采取的施工方法又不能過分增加造價，成為 一個棘手的問題。

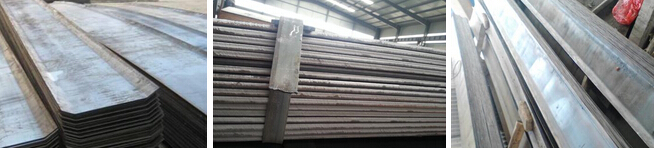

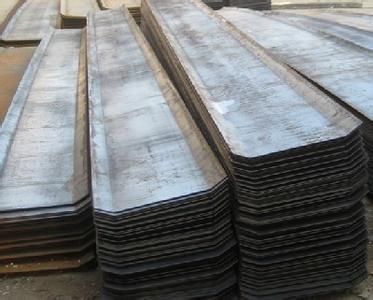

湖南四建南湖雅苑小高層住宅區是一總建筑面積近7 萬m2的建筑群，其中地下室集停車、人防、雜物間為一體，總 建筑面積1. 5萬m2，上置5棟12層的小髙層住宅，整個地下 室通過設計的8條后澆帶分割成了 13個部分，總后澆帶共1 200余m，在第1塊部分施工過程中，多方征求施工方法無 果，采用了常用的施工方法，后一致認為這種支模方法費工 費時，人工成本太大，設計了一種新的施工方法。在止水鋼 板的兩大面上增加了 2塊附加鋼板，考慮附加鋼板的隔離有 可能導致兩后澆帶內外連接不緊密，也為了防止施工時的影 響，施工過程中，在附加鋼板的兩側中間位置焊接了炻@250 長50mm的剪力釘，附加鋼板采用與止水鋼板相同材質的材 料，寬度為樓板厚或墻厚減去兩側鋼筋及保護層厚，再取一 半，附加鋼板與止水鋼板采取T形點焊，以施工能同定為宜， 具體施工方法如圖1所示。
50X70木枋。用鐵絲綁在面筋上
?6@200長50mm焊接釘 250寬3厚止水鋼板
20厚竹膠板及模板體系
圖1水平結構后澆帶施工
此新工藝的優為采用鋼板代替了手工模板。手工操作 的隨意性極大，成品也不美觀，模板拆除后必須采用人工將 模板或木枋一點點鑿碎后用手掏出來，不但浪費了模板或木 枋，而且人工費用非常大，因施工困難，許多部位鑿不干凈， 難以保障后澆帶的施工質量，而浪貲的木枋等材料及鑿的用 工卻只能包含在后澆帶的模板綜合費用中。采用新施工方 法后，鋼板的制作安裝費用均可以直接結算，既簡單又可靠， 成本也成倍減少，對施工單位極為有利。單就南湖雅苑工程 來講，地下室地板、頂板和墻板后澆帶累計有3 000余m，如 采用普通原支模方法，直接成本分析如下：模板、木枋成本費 60 000元；安拆人工費30 000元；人工鑿枋貲60 000元，合計 150 000元。而采用新的施工方法，僅僅只增加了鋼板及鋼 板的安裝人工費，按60mm寬3mm厚鋼板計算，直接成本分 析如下：①板成本費101 088元；②ffiij安人工費16 848 元，合計117 936元。
以上計算以0前施工市場價為計算依據。從計算結果 分析，作為建筑面積15 000m2的地下室，累計可節約4萬元。 考慮鋼板成本進入施T直接貲用，在結算時可直接進入決 算，實際可節約13萬元，平均為40 7C/m;并且施工效果也較 為理想。
（胡解清，李雪峰，湖南省第四工程公司，湖南長沙
某電廠灰?guī)煊?個利5m、高20m的圓筒倉組成。5m平 臺以下為汽車裝料通道，5m平臺以上為儲灰倉。根據工程 特點提出了 3種施工方案：①搭設內、外滿堂腳手架，按常規 方法施工；②采用滑模技術施工；③5m平臺以下采用搭設滿 堂腳手架施工，5m平臺以上筒倉采用套管式提升腳手架施 工。針對以上3種施工方案，進行了技術經濟比選，采用方 案d瘡管式升降腳手架施工。
套管式提升腳手架由
腳手架系統和提升系統組 成（見圖1）。
腳手架系統由提升框 和連接升降框的縱丨水平 桿、剪刀撐、模板、腳手板 以及安全網等組成。其中 提升框由普通的似8mm x 3.5mm焊接鋼管焊接而成，
包括2根豎向?qū)U和若干
根橫向連桿?；瑒?dòng)框由*63. 5mm x 4mm無縫鋼管作主管，套 入固定架豎向?qū)U，吊鉤使用不小于利8的鋼筋焊接在固定 框和活動框的橫桿上。模板采用1.2m鋼模板，內、外各3 套，共6套。提升系統由手拉葫蘆、鋼絲繩和吊鉤組成。
套管式腳手架沿灰?guī)熘車?m布置1榀，沿灰?guī)毂趦?nèi)、 外對稱布置。每3片升降框組成一個爬升單元。各升降單 元體之間留100mm的間隙，以防提升時相互 碰撞（見圖2）。一個提升單元
腳手板采用50mm厚木板，共 布置3層。待提升腳手架組裝完 畢后，用密0安全網從腳手架外側 的頂部開始向下繞過腳手架底部 雜
后，到墻邊架子處扎結。圖2提升單元示意
組裝完畢檢查合格后，進行套管式提升腳手架的試提 升，將提升架提升0.5m，檢査各部位是否正常有無碰撞等隱 患，發現問題及時處理。試提升合格后即進入正常施工。
套管式提升腳手架的升降通過固定框和滑動框的交替 來實現。同定框和滑動框可以相對滑動，并且分別同建筑物 固定。頂層混凝土澆筑完畢后，在固定框固定的情況下，松 開滑動框同建筑物之問的連接，利用同定框上的吊環在每個 提升單元兩端掛一個3t的手拉葫蘆，將滑動框提升一定高 度并與建筑物固定。然后，再松開同定框同建筑物之間的連 接，利用滑動框上的吊環筋將固定框提升到一定高度，并與 建筑物固定，即完成了一個提升過程。在提升時，灰?guī)毂谕?-位置處的內、外兩榀提升單元必須同時提升，統一指揮，步 調一致，同時提升到同一位置，用的對拉螺栓同定。 按照以上提升方法循環往復，即完成整個灰?guī)斓氖┕ぁ?/p>
